Описание

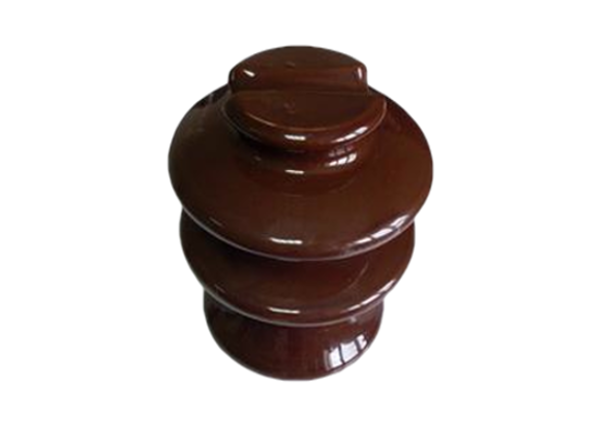

Предназначен для крепления и изоляции неизолированных и защищенных проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частатой до 100 Гц при температуре окружающего воздуха от -60 до +50 С.Провод может быть закреплен в желобе, во втулке или на шейке изолятора. Монтируются на стандартных штырях с использованием колпачков типа «К» и «КП».
Масса:
3,500 кг
| Наименование | ШФ20Г |
| Номинальное напряжение,кВ | 20 |
| Допустимая степень загрязнения (СЗ)по ПУЭ | 3/1(10/20кВ) |
| Нормированная механическая разрушающая сила при изгибе,кН | 13 |
| Длина пути утечки,мм,не менее | 400 |
| Пробивное напряжение в изоляционной среде,кВ,не менее | 180 |
| Масса, кг | 3.5 |
